Rygiel automatyczny do bramy jest mechanicznym elementem blokującym, którego trzpień po zamknięciu skrzydła może samoczynnie wejść w przygotowane gniazdo i ograniczyć ruch bramy. Prawidłowe ustawienie mechanizmu ma szczególne znaczenie przy bramach dwuskrzydłowych, gdzie nawet przesunięcie gniazda o kilka milimetrów może utrudnić poprawne ryglowanie.

Najważniejsze wnioski techniczne:

• Średnica trzpienia spotykana w typowych mechanizmach bramowych wynosi około 12–20 mm.
• Luz montażowy pomiędzy trzpieniem a gniazdem powinien umożliwiać swobodny ruch bez klinowania mechanizmu.
• Głębokość wejścia trzpienia w gniazdo rzędu 20–40 mm pozwala skutecznie ograniczyć przesunięcie skrzydła w typowej bramie posesyjnej.
• Stalowy rygiel wymaga ochrony przed korozją, szczególnie w strefie znajdującej się 0–100 mm nad nawierzchnią.

Jak działa rygiel automatyczny do bramy?

Rygiel automatyczny powinien samoczynnie zablokować skrzydło po osiągnięciu pozycji zamkniętej, bez konieczności ręcznego opuszczania trzpienia. Mechanizm najczęściej wykorzystuje sprężynę, dźwignię albo element współpracujący z drugim skrzydłem bramy, który zwalnia trzpień podczas końcowej fazy zamykania.

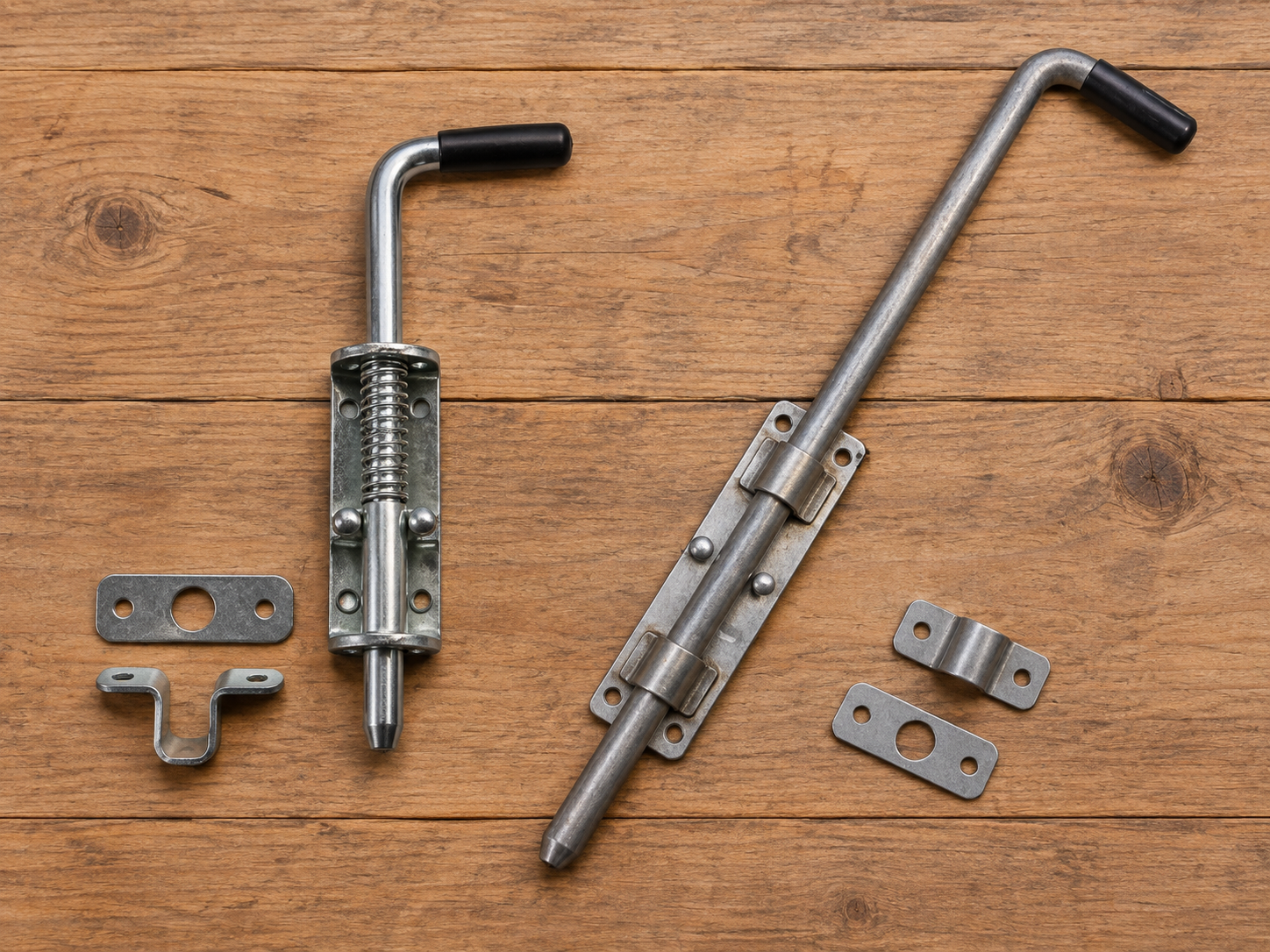

Trzpień o średnicy około 12–20 mm porusza się pionowo w prowadnicy i po zwolnieniu mechanizmu wchodzi w stalowe albo osadzone w nawierzchni gniazdo. Głębokość robocza wynosząca około 20–40 mm pozwala ograniczyć boczny ruch dolnej części skrzydła, pod warunkiem zachowania właściwej osi trzpienia względem otworu.

Mechanizmy należące do grupy zasuw i rygli pracują przede wszystkim jako elementy ustalające położenie konstrukcji. Rygiel nie powinien być traktowany jako jedyny element zabezpieczający przed nieuprawnionym otwarciem, ponieważ podstawową funkcją mechanizmu pozostaje stabilizacja skrzydła.

Kiedy warto zastosować rygiel automatyczny?

Rygiel automatyczny sprawdza się przede wszystkim przy bramach dwuskrzydłowych, w których jedno skrzydło powinno pozostawać nieruchome podczas zamykania drugiego. Przy skrzydle o długości 2–3 m nawet niewielki luz na zawiasach może przełożyć się na zauważalne przemieszczenie końca konstrukcji.

Mechanizm automatyczny eliminuje konieczność każdorazowego ręcznego opuszczania klasycznej zasuwy pionowej. Rozwiązanie jest szczególnie praktyczne w bramach używanych kilka lub kilkanaście razy dziennie, ponieważ każda operacja zamknięcia może jednocześnie powodować zaryglowanie skrzydła biernego.

W typowej bramie stalowej rygiel do bramy należy dobierać nie tylko do szerokości profilu, lecz także do długości i masy skrzydła. Profil ramy 40 × 40 × 2 mm zapewnia inną sztywność niż profil 60 × 40 × 2 mm, dlatego sposób mocowania mechanizmu powinien odpowiadać konstrukcji bramy.

Jak rygiel współpracuje z bramą dwuskrzydłową?

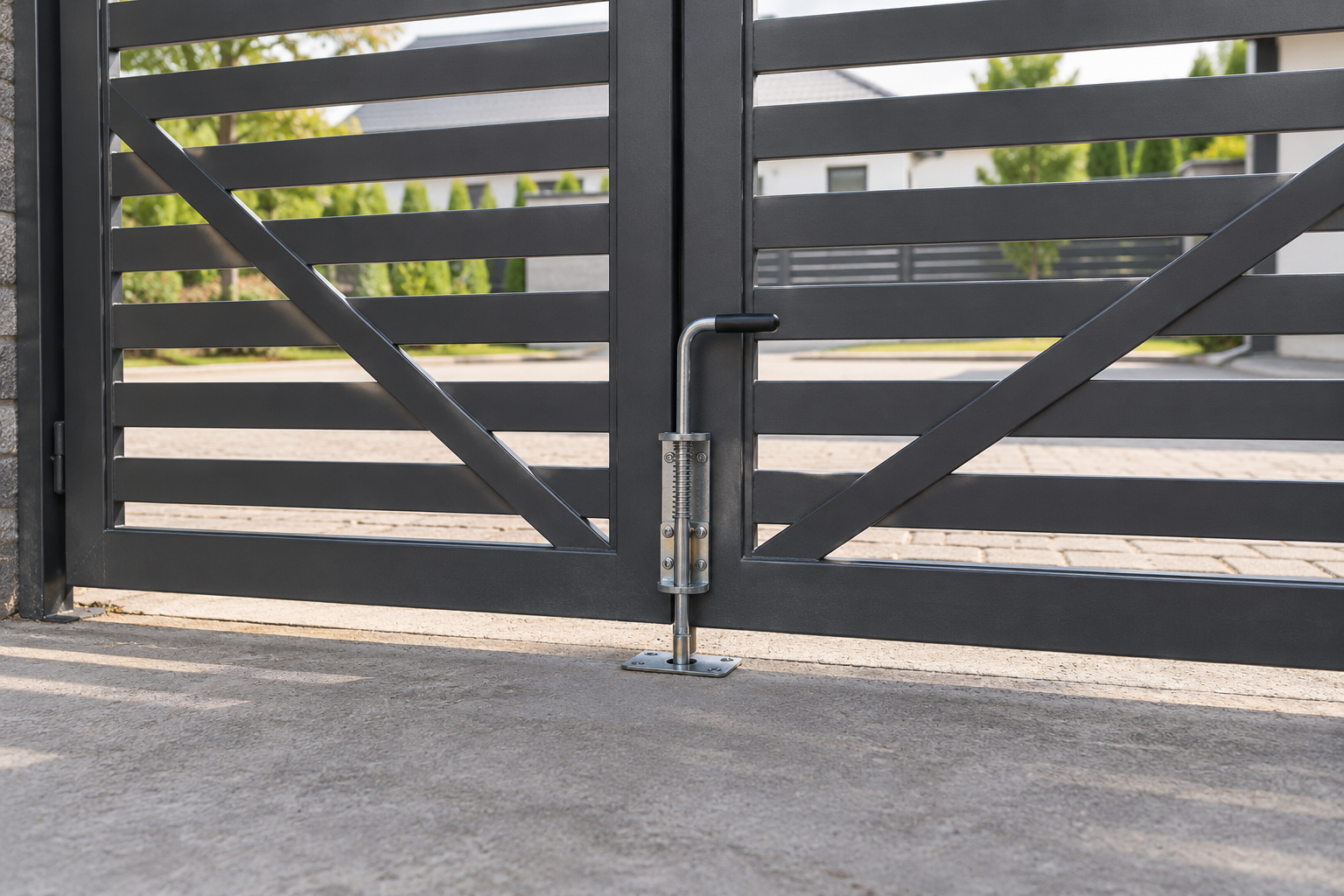

W bramie dwuskrzydłowej rygiel automatyczny najczęściej stabilizuje skrzydło zamykane jako pierwsze, a drugie skrzydło dociska lub zwalnia mechanizm blokujący. Kolejność zamykania ma znaczenie, ponieważ błędne ustawienie skrzydeł może uniemożliwić wejście trzpienia w gniazdo.

Dolny rygiel przenosi przede wszystkim siły poziome działające na zamknięte skrzydło. Przy wysokości bramy około 1,5–2,0 m podmuch wiatru oddziałuje na znaczną powierzchnię wypełnienia, dlatego pełne panele i blacha generują większe obciążenia niż ażurowe przęsła.

Stan zawiasów do bram i furtek bezpośrednio wpływa na dokładność ryglowania. Zużycie powodujące obniżenie końca skrzydła o 3–5 mm może wystarczyć, aby trzpień zaczął ocierać o krawędź gniazda zamiast swobodnie w nie wchodzić.

Jak prawidłowo zamontować rygiel automatyczny?

Oś trzpienia powinna pokrywać się z osią gniazda przy całkowicie zamkniętym i prawidłowo wypoziomowanym skrzydle. Montaż warto rozpocząć od ustawienia bramy, sprawdzenia luzów zawiasów i dopiero później wyznaczenia punktu wiercenia lub osadzenia tulei.

Przy trzpieniu o średnicy 16 mm gniazdo powinno zapewniać niewielki luz roboczy, na przykład kilka milimetrów większej średnicy, zależnie od konstrukcji konkretnego mechanizmu. Zbyt ciasny otwór zwiększa ryzyko klinowania po osiadaniu fundamentu, zmianach temperatury albo niewielkim opuszczeniu skrzydła.

Rygiel montowany do profilu stalowego o ściance 2–3 mm może wymagać spawania, śrub przelotowych albo dedykowanej płytki montażowej. Spoiny należy zabezpieczyć antykorozyjnie po oczyszczeniu strefy wpływu ciepła.

Jak przygotować gniazdo pod rygiel?

Gniazdo powinno umożliwiać swobodne wejście trzpienia na głębokość wystarczającą do unieruchomienia skrzydła, zwykle około 20–40 mm w lekkiej bramie posesyjnej. Punkt osadzenia należy wyznaczyć dopiero po końcowej regulacji zawiasów i ograniczników.

Otwór wykonany bezpośrednio w kostce brukowej może z czasem wykruszać się na krawędziach, dlatego korzystniejsze jest zastosowanie metalowej tulei lub osobnego gniazda. Element stalowy ogranicza zużycie nawierzchni i ułatwia zachowanie stałej geometrii punktu ryglowania.

Odprowadzenie wody ma znaczenie szczególnie zimą. Woda zgromadzona w gnieździe może zamarznąć przy temperaturze poniżej 0°C, a powstały lód może uniemożliwić pełne wsunięcie trzpienia.

Jakie błędy powodują problemy z automatycznym ryglem?

Najczęstszą przyczyną problemów jest niewspółosiowość trzpienia i gniazda przekraczająca dostępny luz roboczy mechanizmu. Przesunięcie o zaledwie kilka milimetrów może powodować tarcie, niepełne opuszczanie trzpienia albo całkowity brak zaryglowania.

Drugim problemem jest osiadanie skrzydła. Brama o szerokości 2,5 m działa jak długa dźwignia, dlatego niewielki luz w strefie zawiasu może powodować kilkumilimetrową zmianę wysokości przeciwległej krawędzi.

Trzecim problemem jest korozja prowadnicy i trzpienia. Strefa przy podłożu jest regularnie narażona na wodę, błoto i sól drogową, dlatego ocynkowanie, stal nierdzewna albo odpowiednia powłoka ochronna zwiększają odporność elementu na pracę w środowisku zewnętrznym.

Czy rygiel automatyczny zastępuje zamek w bramie?

Rygiel automatyczny nie zastępuje zamka, ponieważ podstawowym zadaniem mechanizmu jest mechaniczne ustalenie skrzydła w określonej pozycji. Zamek odpowiada natomiast za kontrolę możliwości otwarcia bramy przez użytkownika posiadającego klucz, wkładkę albo inny element autoryzujący.

Połączenie obu rozwiązań jest typowe w bramach dwuskrzydłowych. Rygiel utrzymuje skrzydło bierne przy podłożu, natomiast zamek może spinać oba skrzydła na wysokości około 0,8–1,2 m.

Podział funkcji ogranicza także obciążenie zamka. Siły powstające przy nacisku wiatru lub próbie przesunięcia skrzydła mogą być częściowo przejmowane przez rygiel i ograniczniki zamiast przez sam język zamka.

Jak konserwować rygiel automatyczny?

Mechanizm należy okresowo oczyścić i sprawdzić, czy trzpień porusza się na pełnym zakresie bez wyczuwalnego zacięcia. Kontrola co kilka miesięcy jest szczególnie uzasadniona po zimie oraz po intensywnych opadach powodujących nanoszenie piasku do prowadnicy i gniazda.

Gniazdo w podłożu należy utrzymywać bez kamieni, lodu i innych zanieczyszczeń. Warstwa piasku o grubości nawet 5–10 mm może ograniczyć głębokość wejścia trzpienia i pogorszyć stabilizację skrzydła.

Środek smarny należy dobierać do materiału mechanizmu i warunków pracy. Nadmiar gęstego smaru w otwartej prowadnicy może wiązać pył, dlatego w wielu konstrukcjach ważniejsze od dużej ilości środka smarnego pozostaje regularne czyszczenie powierzchni roboczych.

Czy rygiel automatyczny sam blokuje bramę po zamknięciu?

Tak, rygiel automatyczny blokuje skrzydło po zamknięciu bramy, jeśli trzpień swobodnie trafia w gniazdo osadzone w podłożu.

Czy rygiel automatyczny może zastąpić zamek?

Nie, rygiel automatyczny nie zastępuje zamka; odpowiada głównie za stabilne unieruchomienie skrzydła bramy w pozycji zamkniętej.

Jaką średnicę może mieć trzpień rygla do bramy?

Trzpień o średnicy około 12–20 mm wystarcza w wielu lekkich bramach, ale przekrój należy dobrać do masy i długości skrzydła.
