Jak zamocować ciężki przedmiot na ścianie zależy przede wszystkim od rodzaju podłoża, głębokości zakotwienia i nośności zastosowanego łącznika. Montaż szafek, konstrukcji stalowych, uchwytów, wsporników lub ciężkiego wyposażenia wymaga rozpoznania materiału ściany i takiego rozmieszczenia mocowań, aby obciążenie zostało bezpiecznie przekazane na konstrukcję.

Najważniejsze wnioski techniczne:

• Otwór pod kotwę musi odpowiadać średnicy i głębokości podanej przez producenta, często w zakresie około 8–16 mm dla typowych cięższych mocowań.
• Beton, cegła pełna, pustak i gazobeton wymagają różnych typów elementów kotwiących.
• Kotwy chemiczne mogą współpracować z prętami gwintowanymi M8–M16, zależnie od systemu i podłoża.
• Nośność pojedynczego punktu mocowania należy przyjmować wyłącznie z dokumentacji technicznej lub ETA konkretnego produktu.

Jak dobrać mocowanie do rodzaju ściany?

Rodzaj mocowania należy dobrać do materiału ściany, ponieważ beton, cegła pełna, pustak ceramiczny i gazobeton przenoszą obciążenia w odmienny sposób.

Beton klasy konstrukcyjnej pozwala stosować mechaniczne kotwy do betonu, wkręty betonowe lub systemy chemiczne. Typowa średnica elementu roboczego przy cięższych mocowaniach wynosi około 8–16 mm, ale ostateczny wymiar wynika z dokumentacji technicznej łącznika.

Cegła pełna umożliwia stosowanie kotew mechanicznych i chemicznych, natomiast pustaki wymagają większej ostrożności ze względu na cienkie ścianki wewnętrzne. Gazobeton charakteryzuje się mniejszą gęstością od betonu, dlatego często wymaga specjalnych kołków lub większej głębokości osadzenia.

Ściana z płyty gipsowo-kartonowej nie powinna być traktowana jak ściana murowana. Ciężkie elementy najlepiej mocować bezpośrednio do profilu konstrukcyjnego, wzmocnienia drewnianego albo do ściany znajdującej się za zabudową.

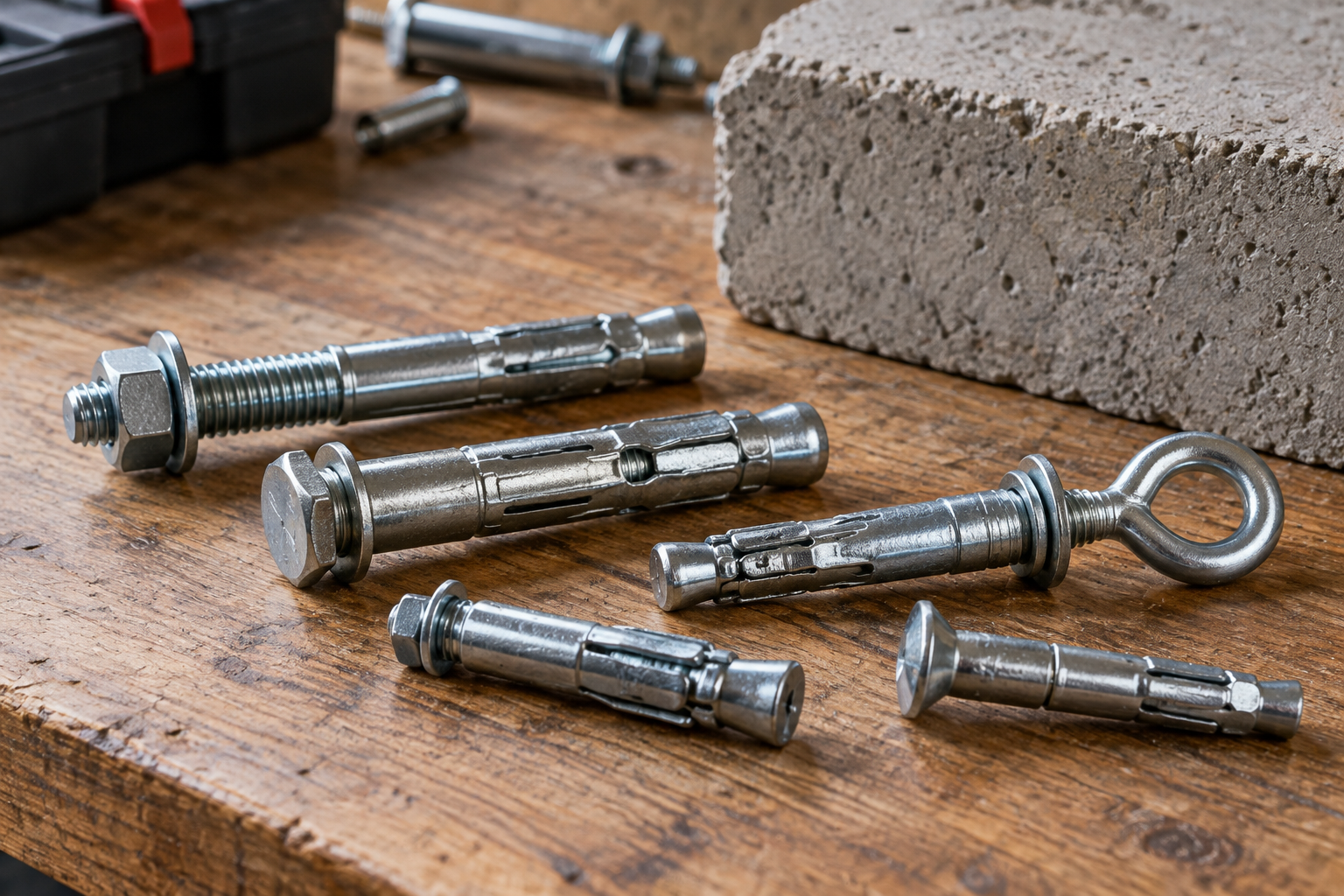

Kiedy zastosować kotwę mechaniczną?

Kotwa mechaniczna jest właściwym rozwiązaniem przede wszystkim w pełnym betonie, gdy wymagane jest szybkie mocowanie bez oczekiwania na utwardzenie zaprawy.

Kotwy tulejowe, klinowe i trzpieniowe wykorzystują rozpór lub zakleszczenie w otworze. Średnice robocze często mieszczą się w zakresie M8–M16, natomiast głębokość osadzenia może wynosić od około 40 mm do ponad 100 mm w zależności od systemu.

Odległość kotwy od krawędzi betonu ma bezpośredni wpływ na ryzyko odłupania materiału. Mocowanie umieszczone kilka centymetrów od narożnika może mieć mniejszą nośność niż identyczna kotwa zamontowana w większej odległości od krawędzi.

Projektowanie odpowiedzialnych zamocowań w betonie powinno uwzględniać zasady EN 1992-4 oraz parametry konkretnego systemu kotwiącego.

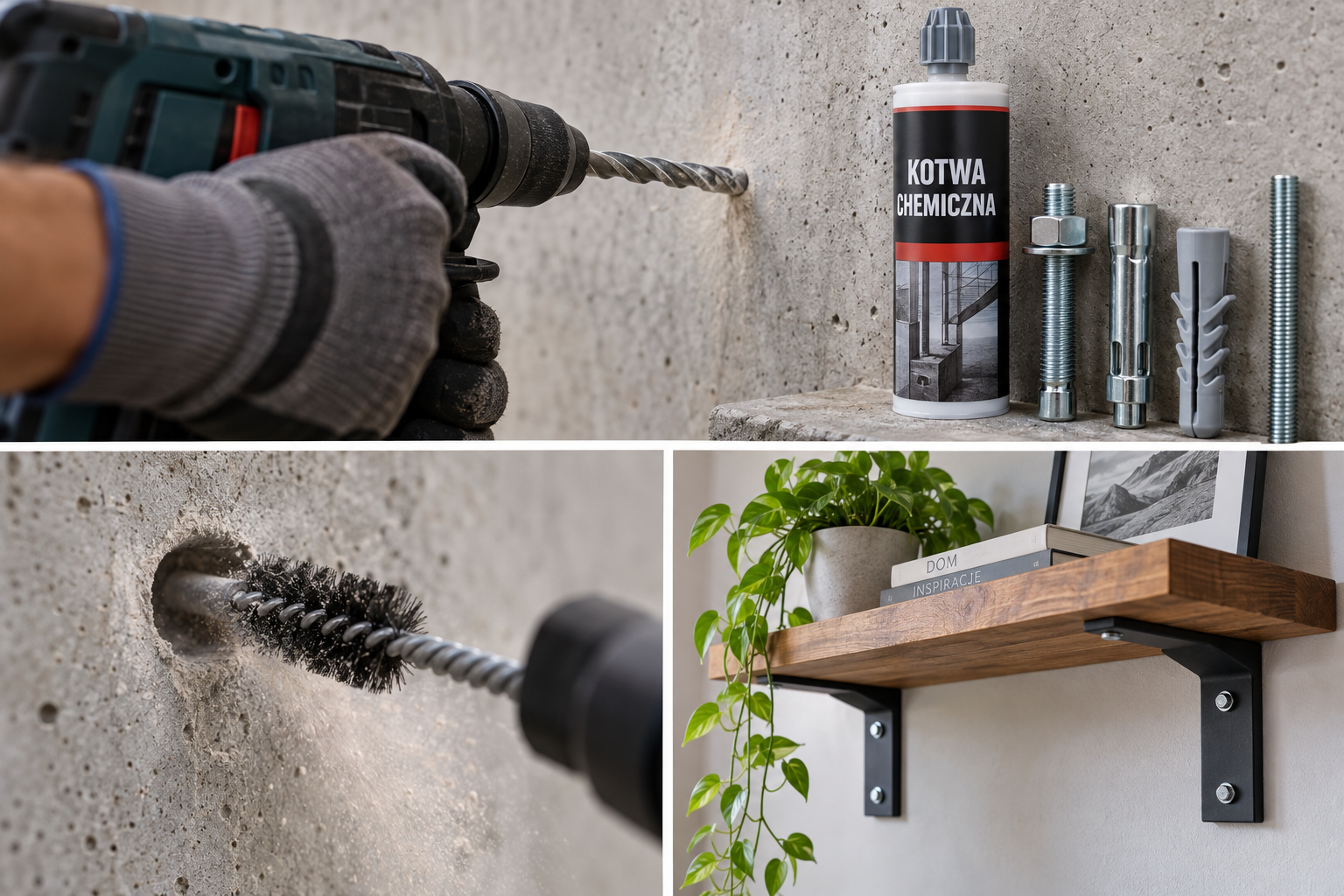

Kiedy lepsza jest kotwa chemiczna?

Kotwa chemiczna jest szczególnie przydatna przy dużych obciążeniach, małych odległościach od krawędzi oraz podczas mocowania w murach pełnych i otworowych.

System tworzą żywica, odpowiedni otwór oraz stalowy pręt gwintowany. Kotwy chemiczne występują w systemach współpracujących między innymi z prętami M8, M10, M12 lub M16.

Średnica otworu jest zwykle większa od średnicy pręta o kilka milimetrów. Pręt M12 może przykładowo wymagać otworu około 14 mm, ale wartość należy zawsze sprawdzić w instrukcji konkretnej żywicy.

Otwór po wierceniu musi być oczyszczony zgodnie z procedurą producenta. Pył pozostawiony na ściankach może ograniczyć przyczepność zaprawy do podłoża. Po wprowadzeniu żywicy pręt należy osadzić ruchem obrotowym i pozostawić bez obciążenia do pełnego utwardzenia.

Jak prawidłowo wywiercić otwór pod mocowanie?

Otwór należy wykonać wiertłem o średnicy wskazanej przez producenta kotwy i na głębokość większą lub równą wymaganej głębokości zakotwienia.

Dla kotwy wymagającej otworu 12 mm należy użyć wiertła o nominalnej średnicy 12 mm. Nadmiernie rozwiercony otwór może ograniczyć prawidłowe rozpieranie kotwy mechanicznej.

W betonie stosuje się zwykle wiercenie udarowe lub młotowiertarkę z odpowiednim wiertłem. W cegle otworowej zbyt agresywny udar może niszczyć cienkie przegrody, dlatego sposób wiercenia należy dopasować do rodzaju muru.

Głębokość wiercenia powinna uwzględniać długość części kotwiącej oraz niewielki zapas na pył. Otwór pod kotwę chemiczną wymaga szczególnie dokładnego oczyszczenia szczotką i przedmuchania, jeżeli instrukcja danego systemu przewiduje taki sposób przygotowania.

Ile punktów mocowania potrzeba?

Liczba punktów mocowania powinna wynikać z masy przedmiotu, geometrii uchwytu, rodzaju ściany oraz dopuszczalnej nośności jednej kotwy.

Przedmiot o masie 80 kg nie powinien być automatycznie mocowany na dwóch kotwach po 40 kg. Obciążenie nie zawsze rozkłada się równomiernie, a odsunięcie środka ciężkości od ściany powoduje dodatkowy moment zginający.

Szafka o głębokości 500 mm generuje większe obciążenie mocowania niż płaski element o tej samej masie. Górne kotwy mogą być silniej obciążone siłą wyrywającą ze ściany.

Przy konstrukcjach odpowiedzialnych należy stosować współczynnik bezpieczeństwa i parametry obliczeniowe podane w dokumentacji technicznej. Dopuszczalne obciążenie zespołu kotew nie zawsze jest prostą sumą nośności pojedynczych punktów.

Czy zwykły kołek rozporowy wystarczy do ciężkiego przedmiotu?

Zwykły kołek rozporowy można stosować tylko wtedy, gdy jego deklarowana nośność w konkretnym podłożu pokrywa wymagania montażu z odpowiednim zapasem bezpieczeństwa.

Popularne kołki rozporowe dobrze sprawdzają się przy wielu lekkich i średnich obciążeniach, lecz ciężkie konstrukcje stalowe, duże szafki lub wsporniki często wymagają kotwy stalowej albo chemicznej.

Kołek o średnicy 8 mm nie ma jednej uniwersalnej nośności. Parametr może różnić się wielokrotnie pomiędzy betonem, cegłą pełną, pustakiem i gazobetonem.

Ocena mocowania powinna uwzględniać średnicę łącznika, długość zakotwienia, wytrzymałość podłoża, rozstaw punktów i odległość od krawędzi.

Jakich błędów unikać podczas montażu?

Najczęstsze błędy obejmują zastosowanie niewłaściwej kotwy, zbyt duży otwór, brak oczyszczenia otworu i mocowanie zbyt blisko krawędzi ściany.

Zużyte wiertło może wykonać otwór o nieregularnej geometrii. Kotwa mechaniczna umieszczona w otworze większym od dopuszczalnego może nie uzyskać wymaganego rozpierania.

Kotwa chemiczna wymaga zachowania czasu wiązania. Temperatura podłoża może wyraźnie zmienić czas utwardzania żywicy, dlatego obciążenie przed osiągnięciem wartości podanej przez producenta jest błędem montażowym.

Dokręcanie kotew mechanicznych bez kontroli momentu również może być problemem. Nadmierny moment dokręcania może uszkodzić kotwę albo podłoże, a zbyt mały moment może nie uruchomić właściwego mechanizmu rozpierającego.

Jak głęboko powinna być osadzona kotwa do ciężkiego przedmiotu?

30–50 mm minimalnej głębokości osadzenia wystarcza tylko dla wybranych kotew; ciężkie obciążenia wymagają parametrów z ETA producenta.

Czy zwykły kołek rozporowy wystarczy do ciężkiej szafki?

Nie, zwykły kołek rozporowy nie powinien przenosić dużych obciążeń bez sprawdzenia rodzaju podłoża, średnicy i dopuszczalnej nośności.

Czy kotwa chemiczna nadaje się do ciężkich przedmiotów?

Tak, kotwa chemiczna może mocować ciężkie elementy w betonie i murze, lecz wymaga właściwego czyszczenia otworu i czasu utwardzenia.
