Opadająca furtka wymaga korekty położenia skrzydła względem słupków, a prawidłowo ustawiony luz roboczy wynosi zwykle około 3–5 mm w strefie zamka i zawiasów. Problem dotyczy szczególnie ciężkich skrzydeł stalowych, furtek z regulowanymi zawiasami oraz konstrukcji, w których doszło do poluzowania gwintów, odkształcenia ramy albo przechylenia słupka.

Najważniejsze wnioski techniczne:

• Luz pomiędzy skrzydłem a słupkiem warto ustawić na około 3–5 mm.
• Zawiasy gwintowane M16 i M20 pozwalają zwykle skorygować położenie furtki bez ponownego spawania.
• Różnica przekątnych ramy większa niż około 3–5 mm może wskazywać na odkształcenie skrzydła.
• Po regulacji nakrętki kontrujące należy dokręcić po obu stronach mocowania zawiasu.

Dlaczego furtka zaczyna opadać?

Opadanie furtki najczęściej wynika z poluzowania zawiasów, odkształcenia ramy albo zmiany położenia słupka zawiasowego.

Skrzydło o szerokości około 1000 mm działa na zawiasy jak dźwignia, dlatego nawet niewielki luz na osi zawiasu może przełożyć się na kilka milimetrów przemieszczenia po stronie zamka. Zjawisko staje się bardziej widoczne przy ciężkich konstrukcjach stalowych wykonanych z profili 40 × 40 mm, 40 × 60 mm lub większych.

Przyczyną mogą być również zużyte albo źle dobrane zawiasy do bram i furtek. Luz osiowy, zużycie tulei lub poluzowanie nakrętki regulacyjnej powodują zmianę geometrii skrzydła względem słupka.

Warto dodatkowo sprawdzić pion słupka poziomicą o długości co najmniej 600–1000 mm. Odchylenie kilku milimetrów na wysokości około 2 m może być już widoczne w położeniu zamka względem zaczepu.

Jak sprawdzić, czy problem leży w zawiasach?

Stan zawiasów można ocenić przez pomiar szczelin, kontrolę luzów oraz porównanie wysokości skrzydła przy obu słupkach.

Pomiar najlepiej rozpocząć od sprawdzenia szczeliny pomiędzy dolną krawędzią furtki a podłożem. Różnica wysokości wynosząca 5–10 mm pomiędzy stroną zawiasową a zamkową wskazuje na wyraźne opadnięcie skrzydła.

Następnie należy unieść ręcznie furtkę po stronie zamka o kilka milimetrów. Wyczuwalny ruch bez jednoczesnego przemieszczania słupka może świadczyć o luzie na sworzniu, tulei lub gwintowanym mocowaniu zawiasu.

W przypadku konstrukcji z regulacją szczególnie przydatne są zawiasy regulowane, ponieważ położenie skrzydła można zmienić przez odpowiednie wkręcenie albo wykręcenie elementu gwintowanego.

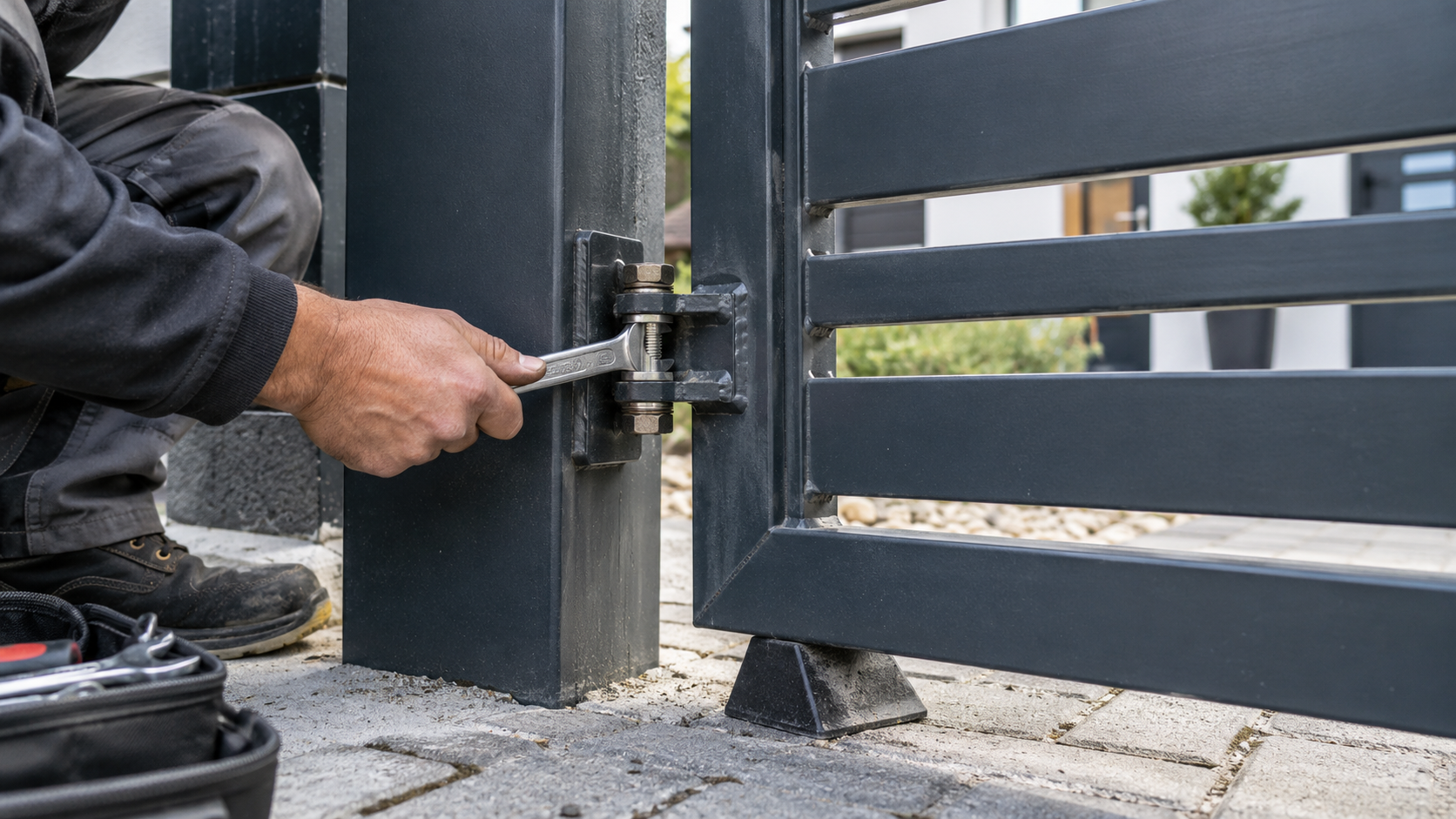

Jak wyregulować opadającą furtkę na zawiasach regulowanych?

Opadającą furtkę należy podeprzeć, poluzować kontrę zawiasu i skorygować położenie górnego oraz dolnego punktu obrotu.

1. Podeprzyj skrzydło

Pod dolną krawędź furtki należy podłożyć klin drewniany, podnośnik lub stabilną podporę. Skrzydło warto unieść o około 2–5 mm ponad planowane położenie, ponieważ po zdjęciu podpory może nastąpić niewielkie osiadanie.

2. Poluzuj nakrętki kontrujące

W zawiasach M16 lub M20 należy poluzować nakrętki zabezpieczające gwint przed samoczynną zmianą położenia. Nakrętki powinny pozostać na gwincie podczas regulacji.

3. Skoryguj ustawienie górnego zawiasu

Wysunięcie albo cofnięcie górnego zawiasu o kilka milimetrów zmienia położenie górnej części skrzydła. Korekty warto wykonywać stopniowo, przykładowo po jednym obrocie gwintu.

Gwint M16 ma typowo skok około 2 mm, dlatego jeden pełny obrót może zmienić położenie elementu o około 2 mm. Gwint M20 w standardowym wykonaniu ma skok około 2,5 mm.

4. Skoryguj ustawienie dolnego zawiasu

Dolny zawias może wymagać regulacji w przeciwnym kierunku względem górnego. Zmiana położenia obu punktów obrotu pozwala ustawić skrzydło równolegle do słupków bez nadmiernego przesuwania całej furtki.

5. Dokręć nakrętki i sprawdź ruch skrzydła

Po uzyskaniu szczeliny około 3–5 mm należy dokręcić nakrętki kontrujące i kilkukrotnie otworzyć oraz zamknąć furtkę. Skrzydło nie powinno opadać, ocierać o podłoże ani naprężać zamka.

Jak ustawić prawidłowy luz pomiędzy furtką a słupkiem?

Luz roboczy pomiędzy skrzydłem furtki a słupkiem warto utrzymać na poziomie około 3–5 mm po obu stronach.

Zbyt mała szczelina, przykładowo 1 mm, może powodować ocieranie po nagrzaniu konstrukcji stalowej lub niewielkim przesunięciu słupka. Zbyt duża szczelina, przykładowo 10–15 mm, może natomiast pogorszyć współpracę zamka z zaczepem.

Regulację warto wykonywać po sprawdzeniu wszystkich akcesoriów do zawiasów, ponieważ zużyta tuleja, nakrętka albo element dystansowy może powodować ponowne pojawienie się luzu.

Po stronie zamka należy sprawdzić wysokość języka względem zaczepu. Różnica większa niż kilka milimetrów może powodować konieczność unoszenia furtki podczas zamykania.

Jak sprawdzić, czy rama furtki nie jest skrzywiona?

Geometrię ramy należy sprawdzić przez pomiar obu przekątnych skrzydła.

Przy prostokątnej furtce obie przekątne powinny mieć zbliżoną długość. Różnica około 2–3 mm przy skrzydle szerokości około 1 m zwykle nie powoduje dużych problemów eksploatacyjnych, natomiast różnica przekraczająca 5–10 mm może wskazywać na odkształcenie ramy.

Pomiar wykonuje się od zewnętrznych narożników konstrukcji. Jeżeli jedna przekątna jest wyraźnie dłuższa, sama regulacja zawiasów może nie wystarczyć.

W konstrukcjach spawanych przyczyną zmiany geometrii może być również odkształcenie cieplne powstałe podczas spawania. Profile o ściance 1,5–2 mm są bardziej podatne na zmianę kształtu niż elementy o większej sztywności przekroju.

Kiedy regulacja zawiasów nie wystarczy?

Regulacja zawiasów nie wystarczy, jeżeli problem wynika z przechylonego słupka, skrzywionej ramy albo uszkodzonego mocowania zawiasu.

Słupek powinien zachowywać pion na całej wysokości. Odchylenie 5 mm na wysokości 2 m może wyraźnie zmienić ustawienie furtki względem drugiego słupka.

Pęknięta spoina przy zawiasie wymaga naprawy przed wykonaniem regulacji. Regulowanie elementu osadzonego w uszkodzonym spawie może jedynie chwilowo poprawić położenie skrzydła.

Warto również sprawdzić fundament słupka. Ruch słupka podczas otwierania ciężkiego skrzydła wskazuje na problem konstrukcyjny, którego nie można usunąć samą zmianą ustawienia gwintu zawiasu.

Jak zapobiec ponownemu opadaniu furtki?

Ponownemu opadaniu furtki można ograniczyć przez prawidłowe kontrujące dokręcenie zawiasów oraz okresową kontrolę luzów.

Przynajmniej raz lub dwa razy w roku warto sprawdzić nakrętki, tuleje oraz sworznie zawiasów. Kontrola jest szczególnie istotna w ciężkich skrzydłach stalowych o masie kilkudziesięciu kilogramów.

Zawiasy wymagające smarowania powinny pracować bez zatarć i wyczuwalnych skoków. Nadmierny opór podczas otwierania zwiększa obciążenia działające na mocowania oraz spoiny.

Po prawidłowej regulacji furtka powinna poruszać się płynnie, zachowywać stałą szczelinę 3–5 mm i współpracować z zamkiem bez konieczności podnoszenia skrzydła.

Najczęściej zadawane pytania

Jaki luz powinien być między furtką a słupkiem?

3–5 mm luzu między skrzydłem a słupkiem zwykle wystarcza, aby furtka pracowała swobodnie po regulacji zawiasów i bez ocierania.

Czy zawias regulowany pozwala podnieść opadającą furtkę?

Tak, zawias regulowany M16 lub M20 pozwala skorygować położenie skrzydła bez spawania, jeśli gwint i nakrętki nie są uszkodzone.

Czy wystarczy wyregulować zamek, gdy furtka opada?

Nie, samo dokręcenie zamka nie usuwa przyczyny opadania; najpierw trzeba ustawić zawiasy, pion słupka i przekątne skrzydła.
