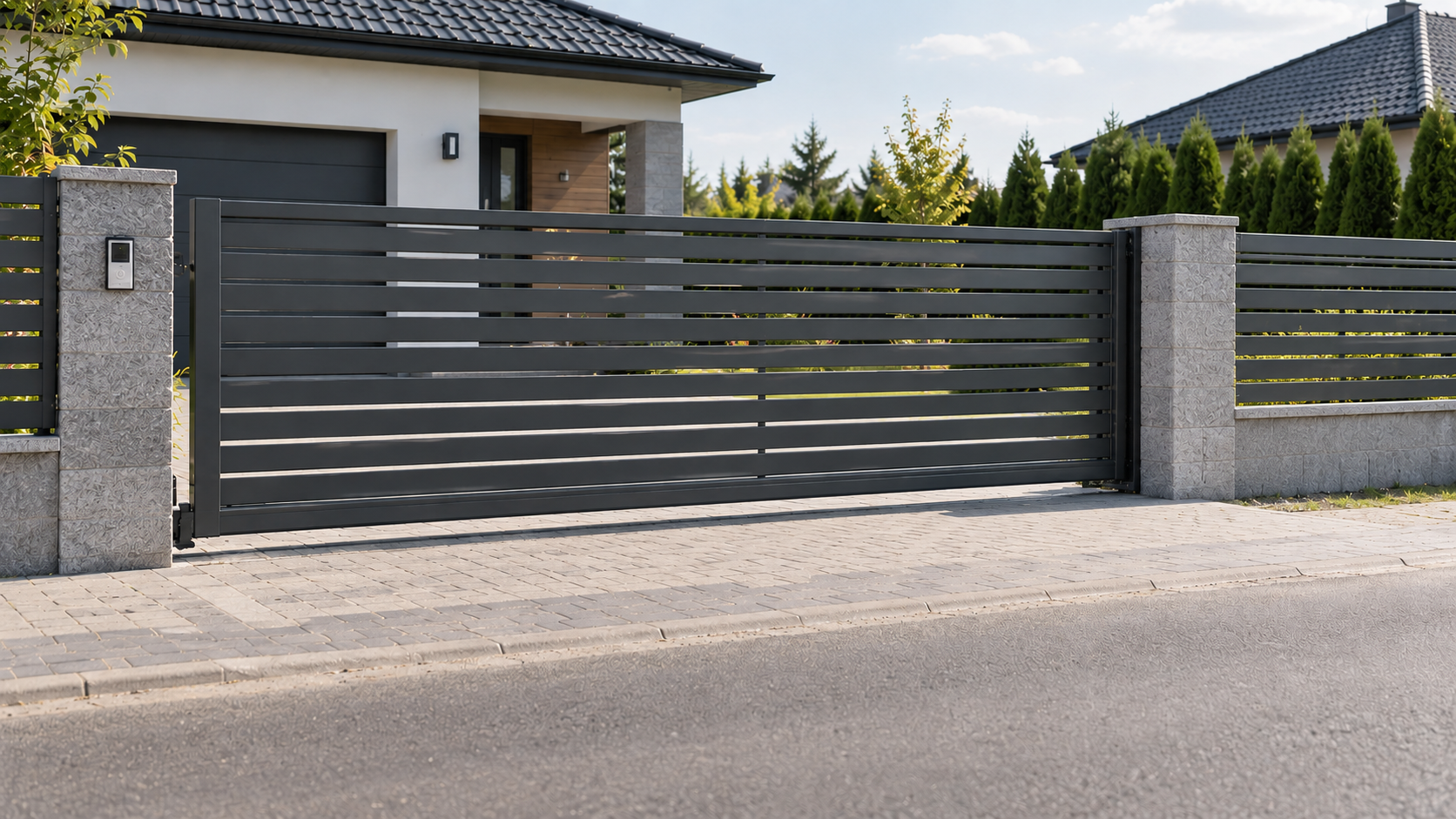

Brama przesuwna ciężko pracuje – czy winne są wózki? Opór ruchu zależy przede wszystkim od stanu łożysk, średnicy rolek, geometrii profilu jezdnego oraz prawidłowego ustawienia obu zespołów jezdnych. Problem szczególnie dotyczy ciężkich skrzydeł stalowych, w których nawet niewielkie przekoszenie toru może znacząco zwiększyć siłę potrzebną do przesunięcia bramy.

Najważniejsze wnioski techniczne:

• różnica poziomu rzędu 5–10 mm na kilku metrach toru może być odczuwalna podczas ręcznego przesuwania skrzydła,
• luzy promieniowe łożysk, zatarte rolki lub zabrudzenie profilu jezdnego zwiększają opór toczenia,
• wózki powinny przenosić masę bramy z odpowiednim zapasem względem rzeczywistej masy konstrukcji,
• bramy z napędem elektrycznym podlegają wymaganiom bezpieczeństwa użytkowania określanym m.in. przez EN 12453.

Czy ciężka praca bramy rzeczywiście oznacza uszkodzone wózki?

Uszkodzone wózki są jedną z najczęstszych mechanicznych przyczyn zwiększonego oporu, ale diagnostykę należy rozpocząć od kontroli całego toru ruchu skrzydła.

Wózek bramy przesuwnej pracuje pod stałym obciążeniem wynikającym z masy skrzydła, która w stalowych konstrukcjach przydomowych może wynosić od około 150 do ponad 500 kg. Rolki i łożyska przenoszą obciążenia przez tysiące cykli otwierania, dlatego zużycie bieżni, uszczelnień lub elementów tocznych stopniowo zwiększa opór.

Pierwszy test można wykonać po odblokowaniu napędu. Skrzydło powinno przesuwać się ręcznie płynnie na całej długości. Wyraźne miejsca zwiększonego oporu wskazują zwykle na problem lokalny, natomiast równomiernie ciężki ruch może sugerować przeciążenie lub nieprawidłowy dobór wózków do bram przesuwnych.

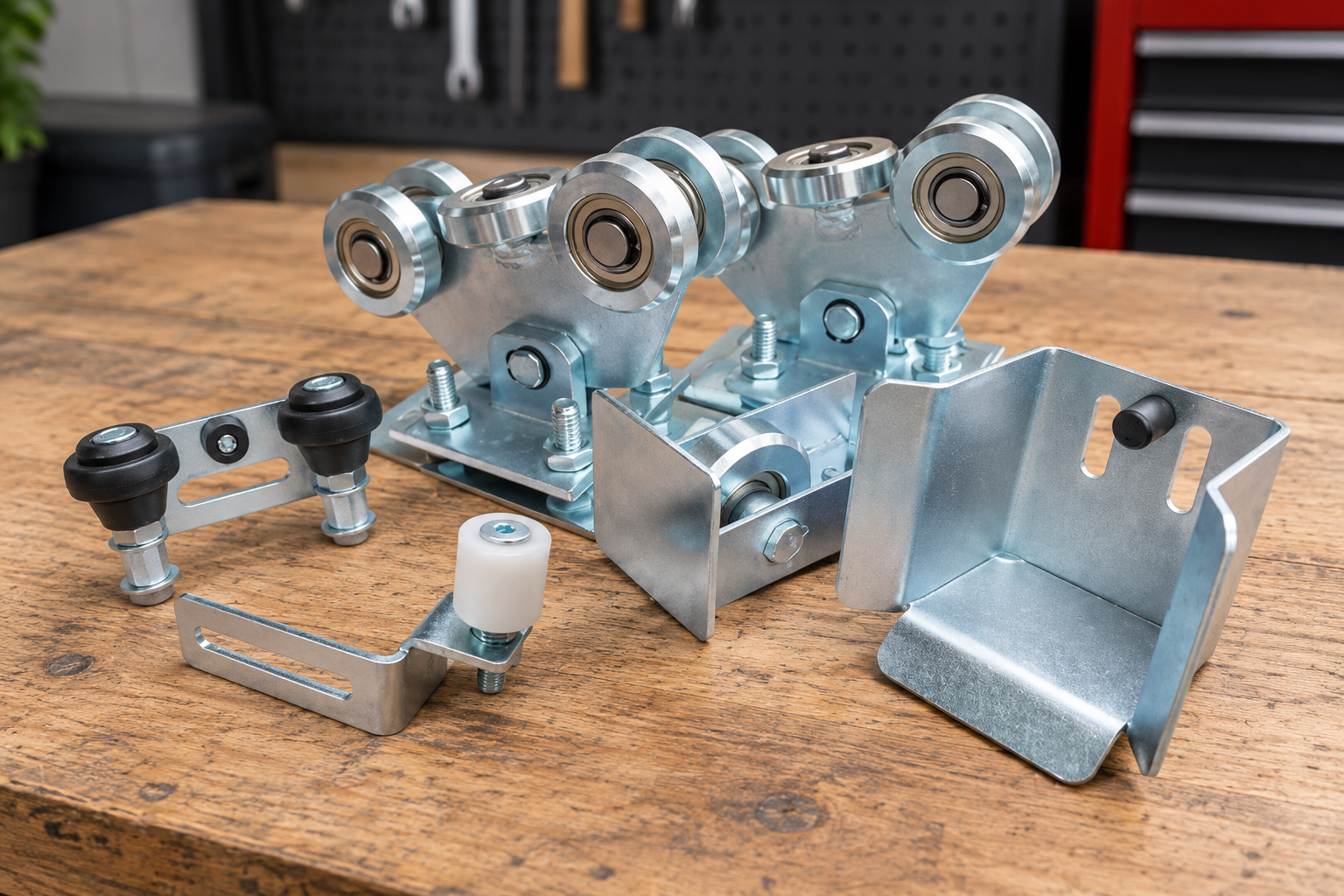

Jak rozpoznać zużycie rolek i łożysk w wózku?

Zużyty wózek można rozpoznać po luzie, nierównym obrocie rolek, metalicznych dźwiękach albo wyczuwalnych skokach podczas przesuwania bramy.

Łożysko pracujące prawidłowo powinno obracać się równomiernie bez wyczuwalnego zacięcia. Luz promieniowy widoczny podczas poruszania rolką ręką może świadczyć o zużyciu łożyska albo jego osadzenia. Nawet kilka dziesiątych milimetra luzu w pojedynczym punkcie może przy kilku rolkach powodować zmianę geometrii prowadzenia skrzydła.

Korozja również zwiększa opory. Rdza na bieżni rolki lub wewnętrznej powierzchni profilu prowadzącego może powodować punktowe blokowanie ruchu, zwłaszcza po okresie zimowym.

Czy niewłaściwe ustawienie wózków może zwiększać opór?

Nieprawidłowe ustawienie obu wózków może powodować zakleszczanie profilu jezdnego nawet wtedy, gdy same rolki i łożyska pozostają sprawne.

Osie zestawów jezdnych powinny znajdować się w jednej linii zgodnej z osią ruchu bramy. Przesunięcie podstaw wózków o kilka milimetrów może powodować boczne dociskanie rolek do ścian profilu. Skutkiem jest zwiększone tarcie oraz nierównomierne zużywanie elementów.

Przy ponownym ustawianiu zespołów jezdnych warto kontrolować także pozostałe akcesoria do bram przesuwnych, ponieważ rolki prowadzące, uchwyty i elementy końcowe również wpływają na geometrię ruchu.

Jak sprawdzić ustawienie?

Kontrolę należy wykonać przy użyciu poziomicy o długości około 1–2 m lub niwelatora laserowego. Pomiar powinien obejmować fundament, podstawy wózków oraz profil jezdny.

Różnica wysokości rzędu 5–10 mm pomiędzy początkiem i końcem kilkumetrowej drogi ruchu może powodować wyraźną zmianę siły potrzebnej do przesuwania bramy.

Czy profil jezdny może być przyczyną ciężkiej pracy bramy?

Odkształcony, zabrudzony albo skorodowany profil jezdny może zwiększać opór niezależnie od stanu samych wózków.

Profil prowadzący powinien zachowywać stały przekrój na całej długości. Wgniecenie o kilka milimetrów może ograniczyć przestrzeń pracy rolek i powodować charakterystyczne zatrzymanie skrzydła zawsze w podobnym miejscu.

Do wnętrza profilu mogą dostawać się piasek, kamienie, resztki metalu oraz produkty korozji. Warstwa zanieczyszczeń o grubości nawet kilku milimetrów zmienia sposób toczenia rolek i zwiększa obciążenie łożysk.

Jak sprawdzić, czy problem powoduje napęd bramy?

Napęd można wykluczyć jako główną przyczynę poprzez jego mechaniczne odblokowanie i ręczne przesunięcie skrzydła na całej długości.

Brama ważąca kilkaset kilogramów może przesuwać się stosunkowo lekko, jeżeli wózki i profil pracują prawidłowo. Jeżeli po odblokowaniu siłownika skrzydło nadal wymaga znacznej siły, problem znajduje się najczęściej w mechanice bramy.

Niewłaściwie ustawiona listwa zębata może jednak dodatkowo obciążać silnik. Pomiędzy kołem zębatym napędu a listwą zębatą do bramy powinien pozostać niewielki luz roboczy zgodny z instrukcją zastosowanego napędu, zamiast stałego docisku obu elementów.

Kiedy należy wymienić wózki bramy przesuwnej?

Wymiana wózków jest uzasadniona po stwierdzeniu uszkodzonych łożysk, pękniętych rolek, trwałego luzu albo nierównomiernej pracy pomimo prawidłowego ustawienia toru.

Dobór nowego zestawu należy oprzeć na rzeczywistej masie skrzydła, wymiarach profilu jezdnego oraz rozstawie mocowań. Zestaw przeznaczony do bramy 300 kg nie powinien pracować permanentnie przy obciążeniu znajdującym się na granicy deklarowanej nośności.

Przed wymianą warto również skontrolować fundament. Pęknięcie lub osiadanie ławy o kilka milimetrów może sprawić, że nowy komplet rolek zacznie pracować pod podobnym przekoszeniem jak wcześniejszy zestaw.

Jak przeprowadzić podstawową diagnostykę krok po kroku?

Diagnostykę należy rozpocząć od ręcznego testu ruchu, a następnie kolejno sprawdzić profil, rolki, łożyska, ustawienie wózków i współpracę napędu.

1. Odblokować napęd i przesunąć skrzydło ręcznie.
2. Zaznaczyć miejsca występowania największego oporu.
3. Sprawdzić wnętrze profilu jezdnego pod kątem zabrudzeń i korozji.
4. Skontrolować luz i obrót wszystkich rolek.
5. Zmierzyć poziom oraz współosiowość obu wózków.
6. Sprawdzić prowadzenie górne oraz ustawienie listwy zębatej.
7. Po usunięciu problemu ponownie wykonać pełny cykl ręczny.

Czy zużyte wózki mogą powodować ciężką pracę bramy?

Tak, zużyte łożyska lub rolki mogą zwiększyć opór ruchu bramy; kontrola luzu i płynności obrotu pozwala szybko wykryć problem.

Czy ciężka praca bramy zawsze oznacza uszkodzenie wózków?

Nie, ciężka praca bramy nie zawsze oznacza uszkodzone wózki; przyczyną może być także krzywa szyna, brud lub zły poziom fundamentu.

Jak duża nierówność toru może wpływać na pracę bramy?

5–10 mm różnicy ustawienia na kilku metrach toru może wywołać wyraźny opór; pomiar poziomicą pomaga wskazać miejsce przeciążenia.
